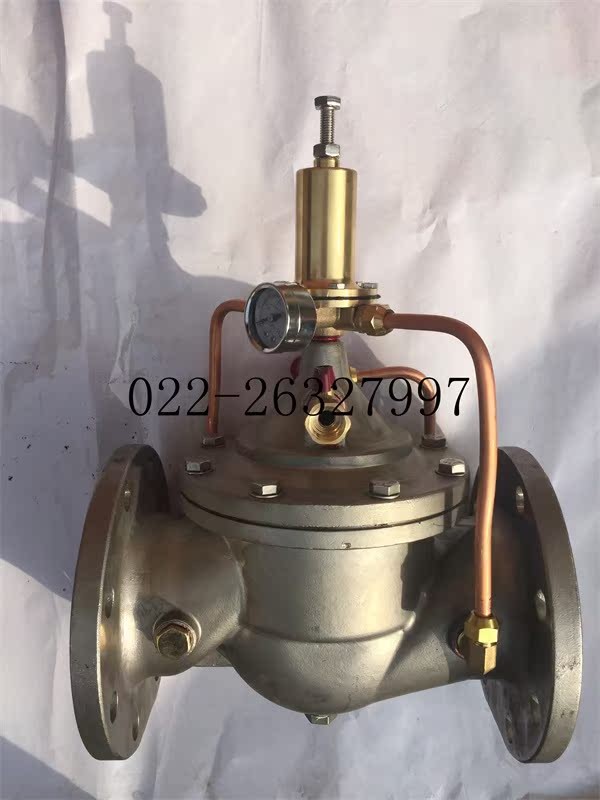

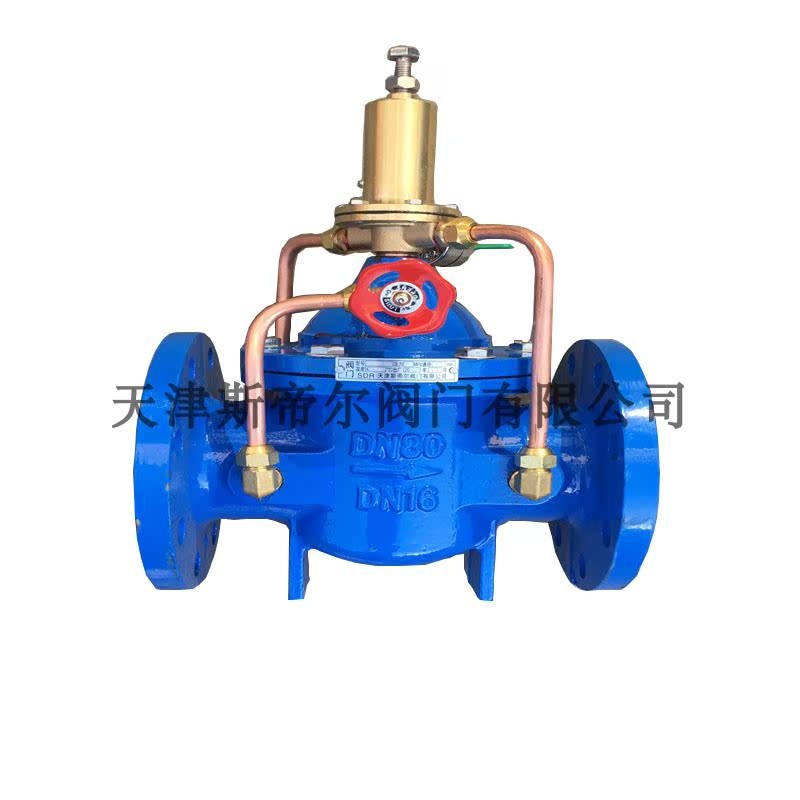

500x持压泄压阀

--产品简介-- 500X缓闭止回阀主要用于消防或其他供水系统中。

订购热线：18722645123

<--材质参数-->

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈O型圈	丁晴橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
单向阀	铜合金
微型过滤器	不锈钢

<--连接尺寸-->

DN	L	A	A1	H	H1	F	D mm		D1 mm		D2 mm		n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN1.0	PN1.6	PN1.0	PN1.6	PN1.0	PN1.6
20	180	292	136	342	247	116	105	105	75	75	58	58	4-13.5	4-13.5
25	180	292	136	342	247	116	115	115	85	85	68	68	4-13.5	4-13.5
32	180	292	136	342	247	116	140	140	100	100	78	78	4-17.5	4-17.5
40	240	330	155	395	278	170	150	150	110	110	88	88	4-17.5	4-17.5
50	240	330	155	395	278	170	165	165	125	125	102	102	4-17.5	4-17.5
65	250	350	165	405	298	180	185	185	145	145	122	122	4-17.5	4-17.5
80	285	365	175	430	313	210	200	200	160	160	133	133	8-17.5	8-17.5
100	360	410	195	510	350	275	220	220	180	180	158	158	8-17.5	8-17.5
125	400	455	220	560	365	310	250	250	210	210	184	184	8-17.5	8-17.5
150	455	475	230	585	420	355	285	285	240	240	212	212	8-22	8-22
200	585	530	255	675	450	460	340	340	295	295	268	268	8-22	12-22
250	650	623	300	730	470	500	395	405	350	355	320	320	12-22	12-26
300	800	700	340	760	490	580	445	460	400	410	370	370	12-22	12-26
350	860	840	415	840	526	640	505	520	460	470	430	430	16-22	16-26
400	960	880	430	910	570	715	565	580	515	525	482	482	16-26	16-30
450	1075	930	460	1030	610	780	615	640	565	585	532	550	20-26	20-30
500	1075	980	490	1135	665	830	670	715	620	650	585	585	20-26	20-33
600	1230	1060	530	1270	725	920	780	840	725	770	685	685	20-30	20-36
700	1650	1130	560	1460	865	980	895	910	840	840	800	800	24-30	24-36
800	1750	1230	610	1640	975	1050	1015	1025	950	950	905	905	24-33	24-39
